流槽起始檢查井

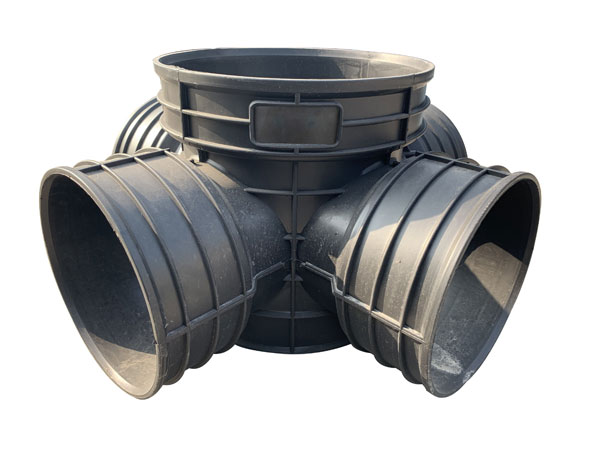

315-200A流槽四通檢查井
塑料檢查井俗稱塑料“窨井”,是設置在塑料排水管道交匯處、轉彎處、管徑或坡度改變處、跌水的地方或直線管段上每隔一定距離處,便于定期檢查、清潔、疏通管道的排水附屬構筑物。
塑料檢查井的井座部分大多采用的是一次性注塑成型,以異徑接頭、變角接頭和橡膠密封圈等配件來達到改變管徑及角度的連接。塑料檢查井配套開發了井蓋、井筒和相關配件,路面載荷通過井蓋、井座作用于檢查井周圍,避免了路面載荷對檢查井的破壞。井座具有上下浮動的功能,可主動適應路面的高低變化,同時井筒采用專用井筒,可根據現場埋設深度截取相應長度,靈活方便。井筒、進(出)水管道與井座的連接采用橡膠密封圈柔性承插式連接或者是熱收縮套連接,可適應小范圍內的角度變化,施工方便快捷,密封性能好、防滲漏,有效防止對地下水的二次污染,是一種環保節能建材。
塑料檢查井按用途可分雨水塑料檢查井和污水塑料檢查井,應用領域分為建筑小區排水用塑料檢查井和市政排水用塑料檢查井。
流槽井座規格 | ||||||
井筒 | 200 | 315 | 450 | 630 | 700 | 1000 |
支 管 | 110B | 160B | 200B | 200A | 200A | 300A |
160B | 200B | 200A | 225A | 225A | 400A | |
200A | 225A | 315B | 315B | 500A | ||
225A | 315B | 300A | 300A | 600A | ||
315B | 300A | 400B | 400B | 800A | ||
300A | 400B | 400A | 400A | |||
400A | 500A | 500A | ||||
600A | 600A |
